INVENTORY

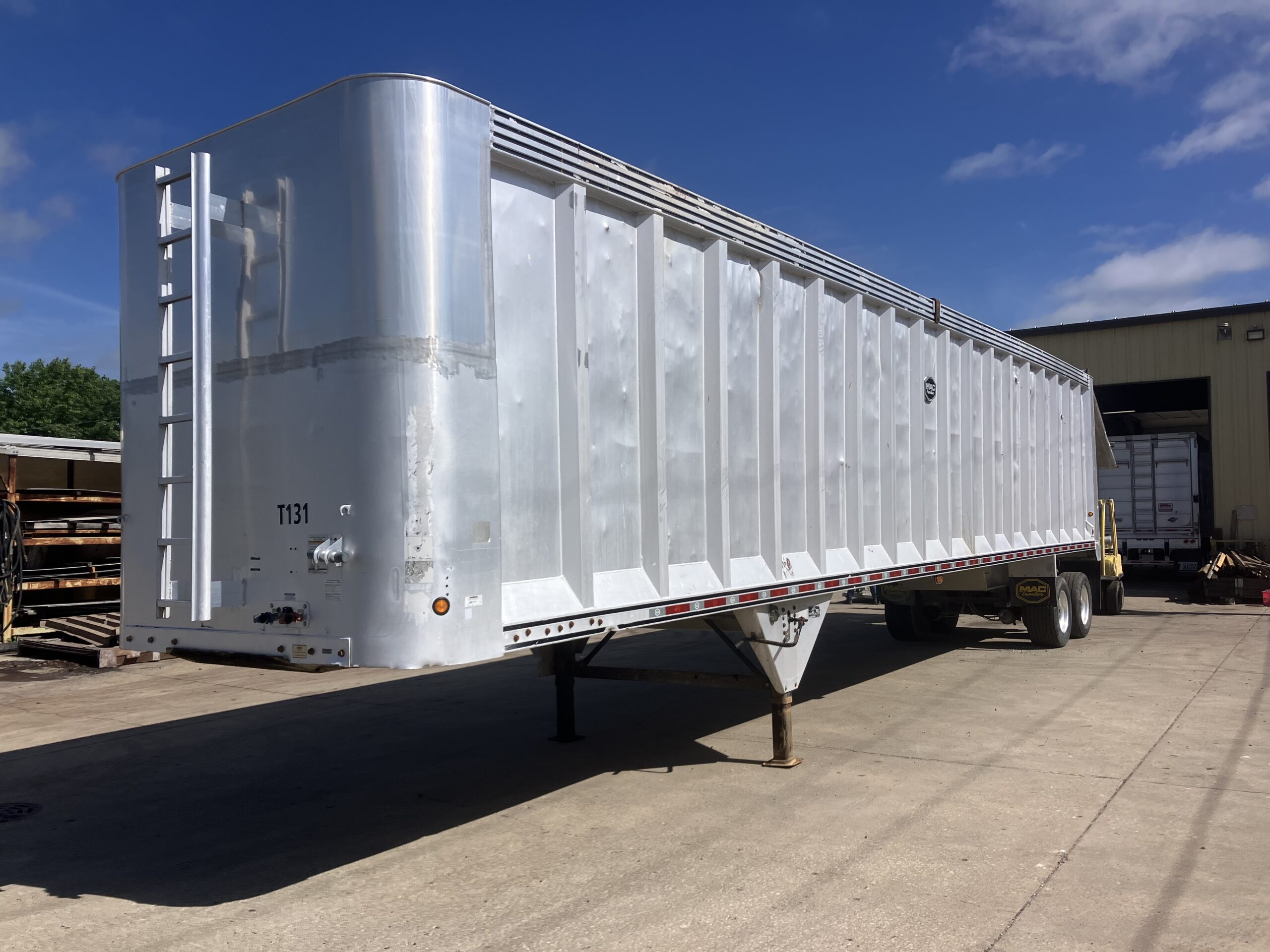

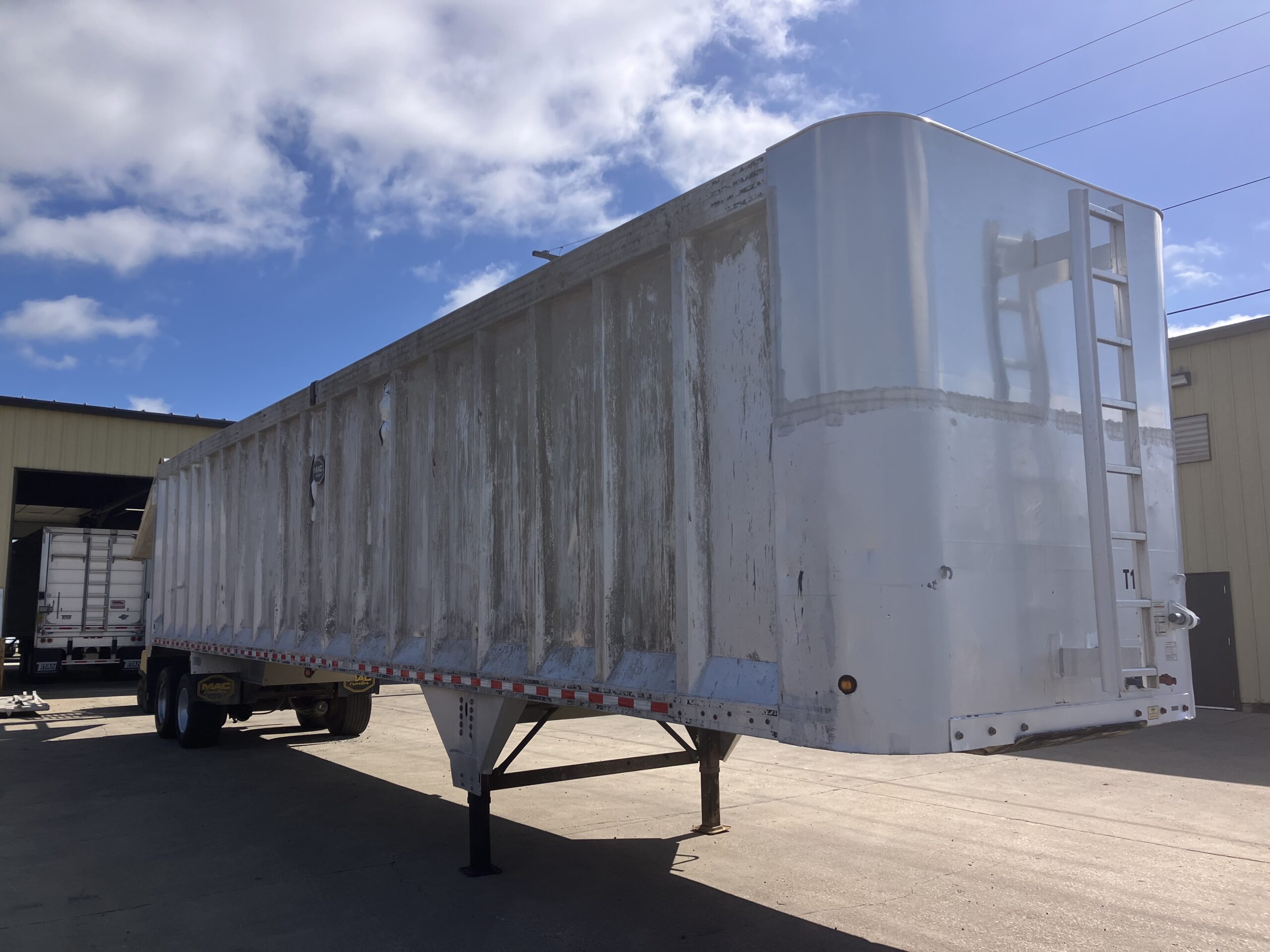

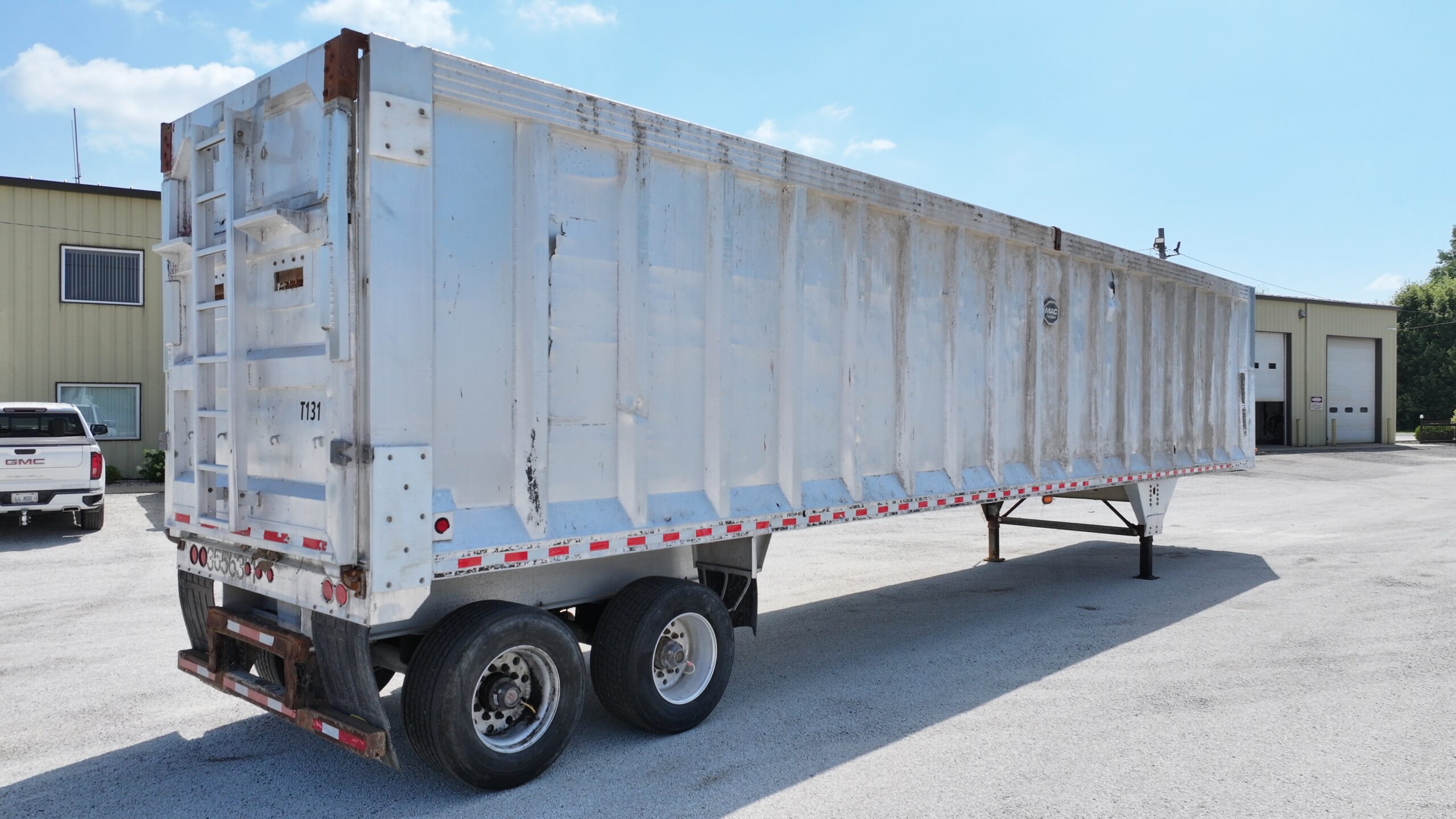

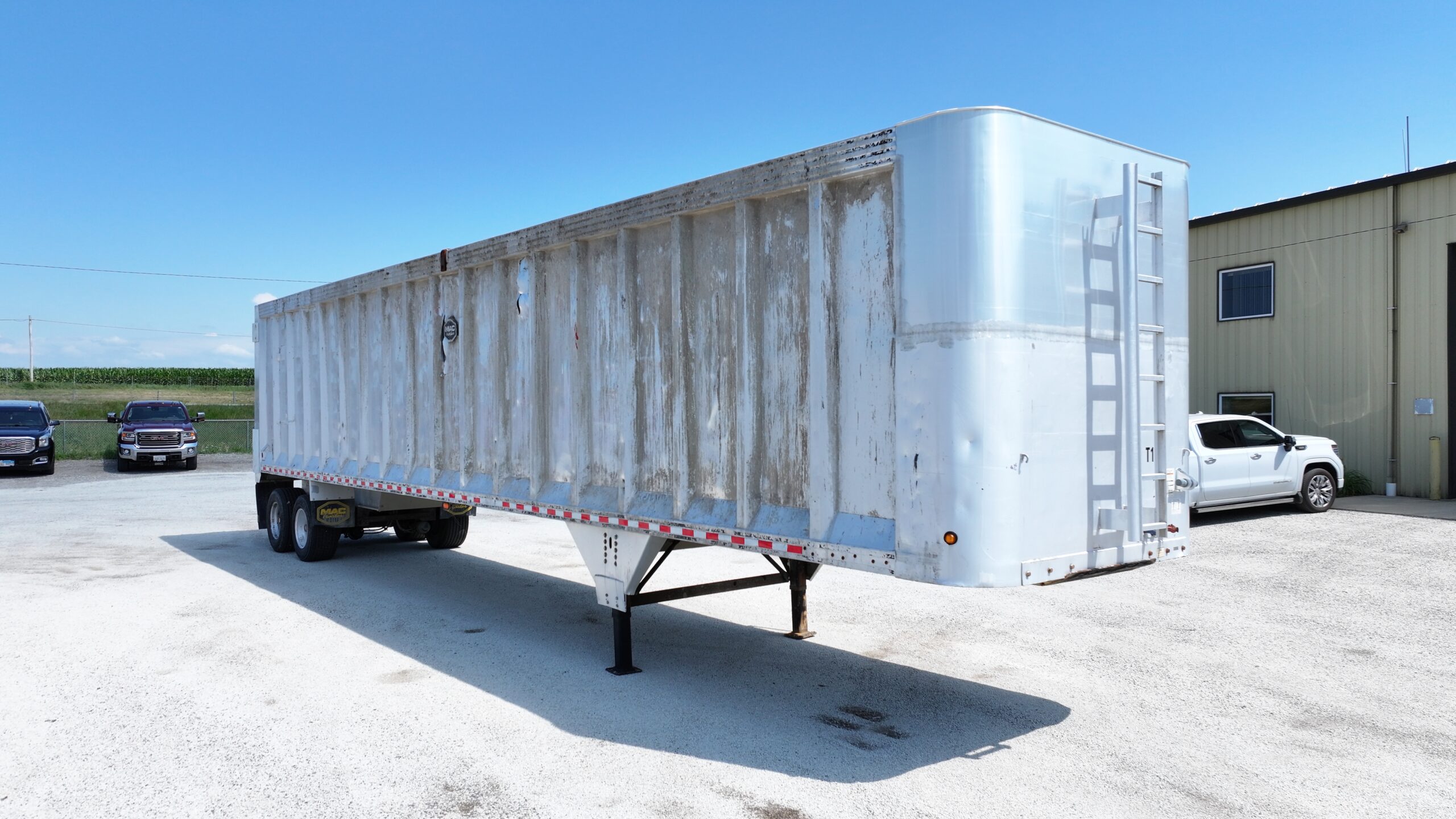

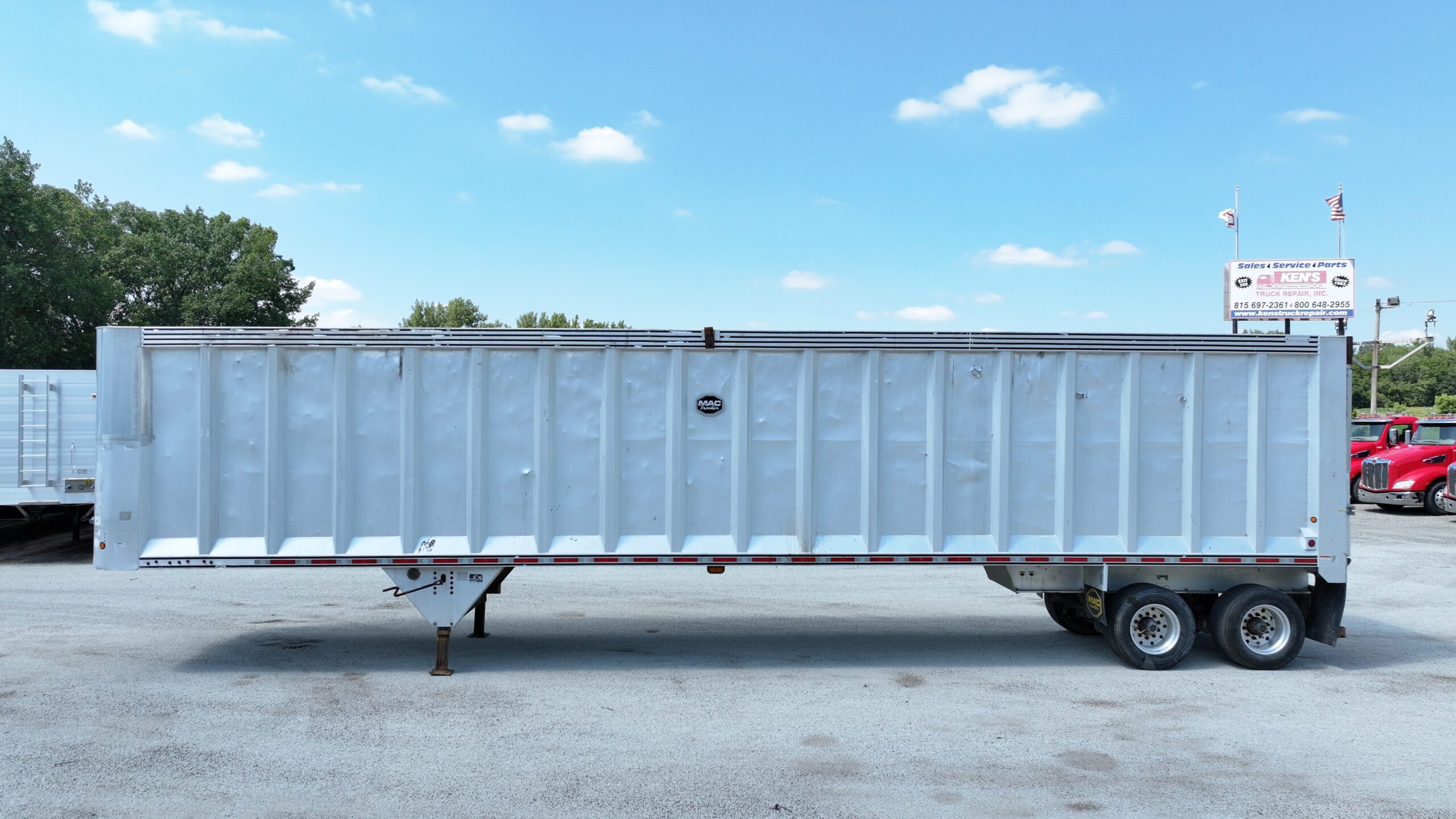

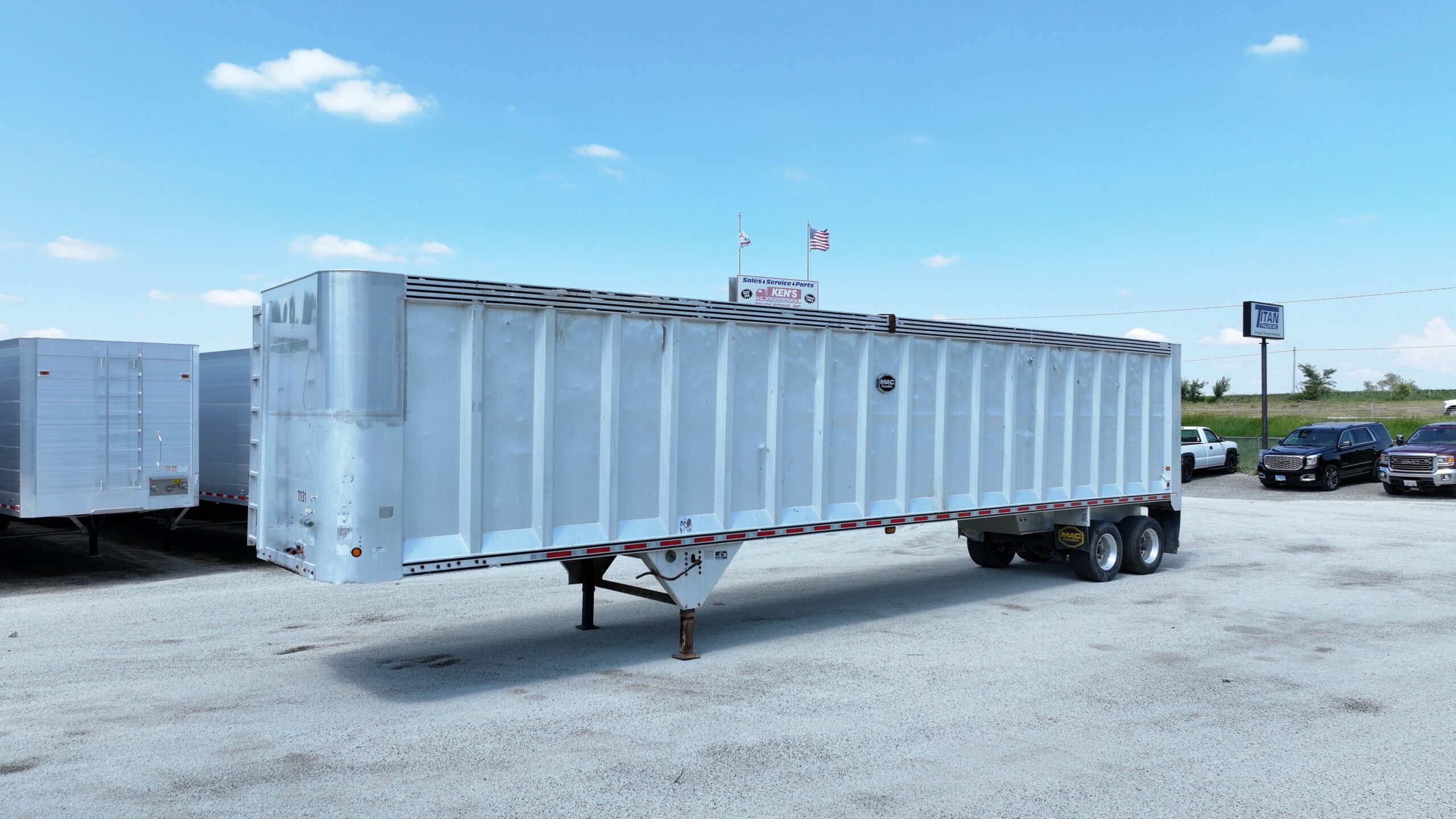

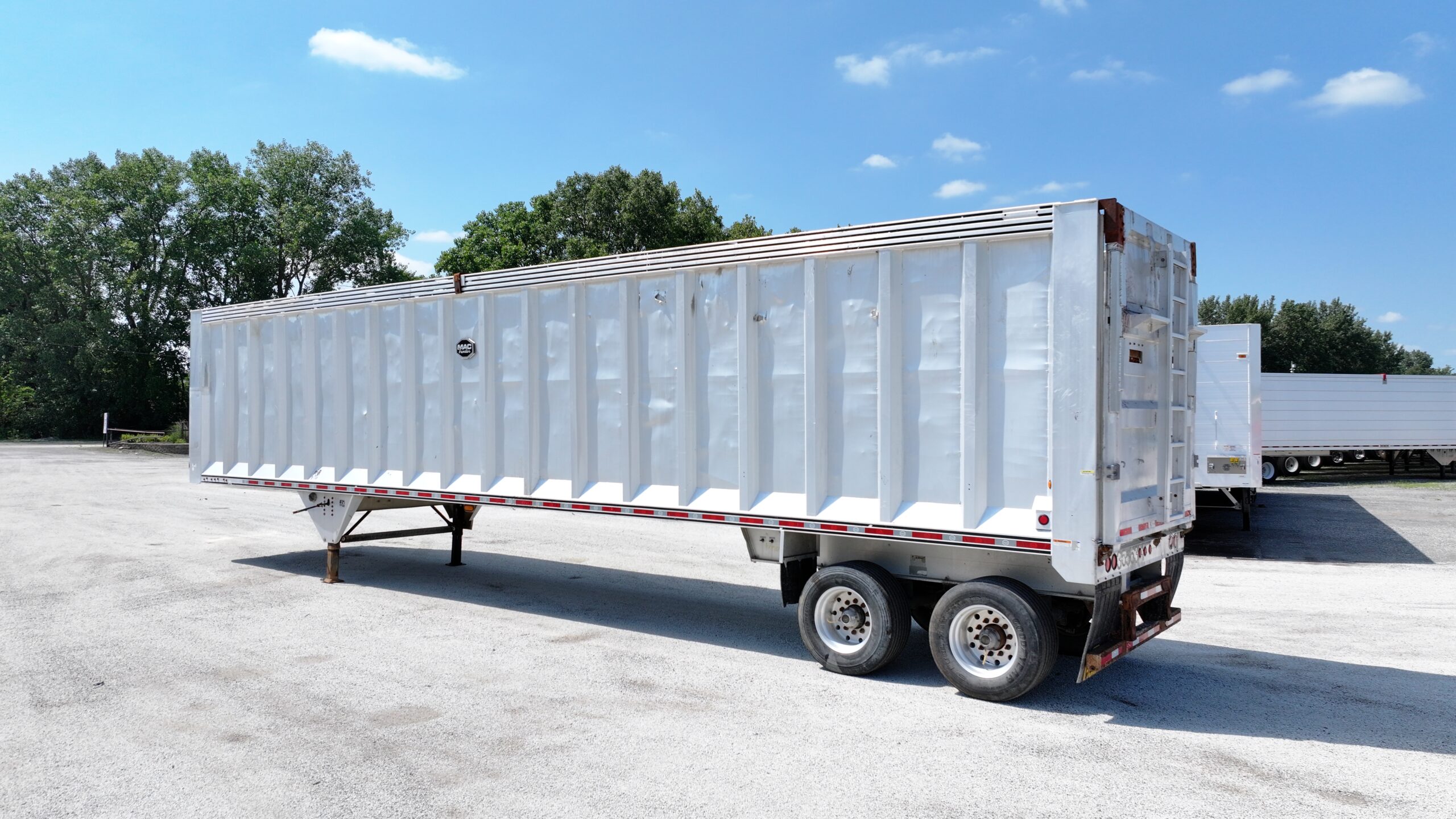

2012 MAC 48′ TIPPER TRAILER

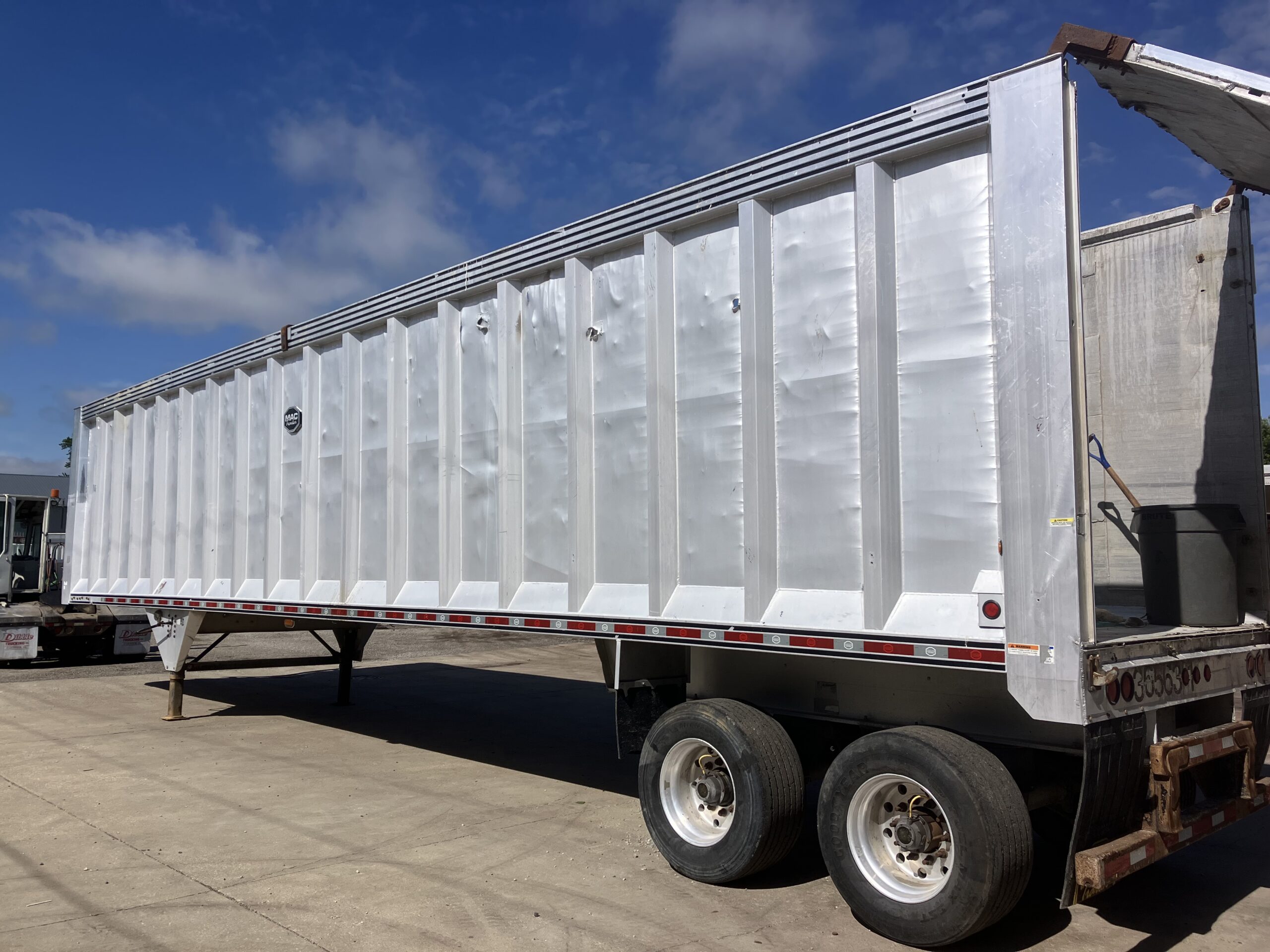

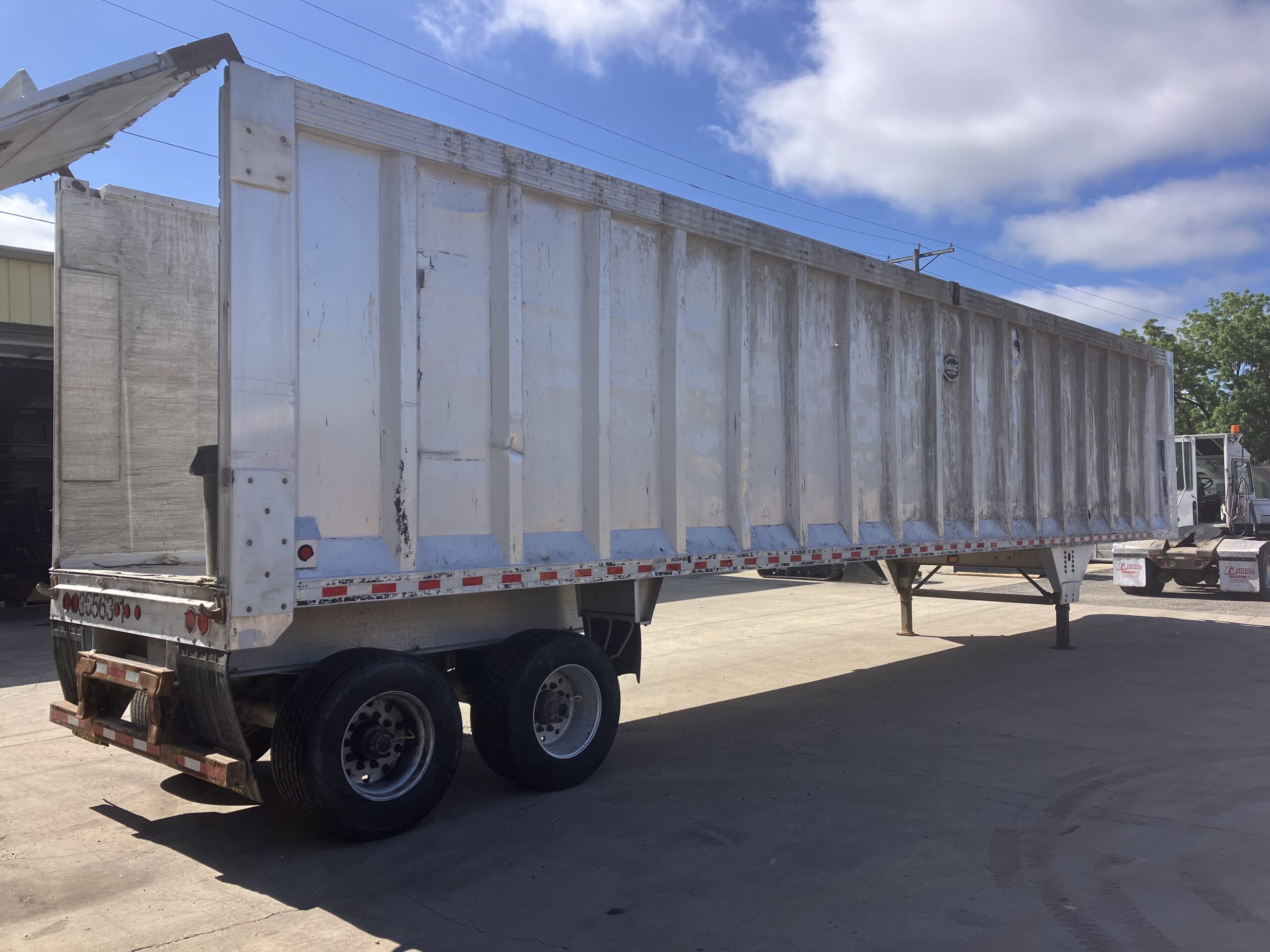

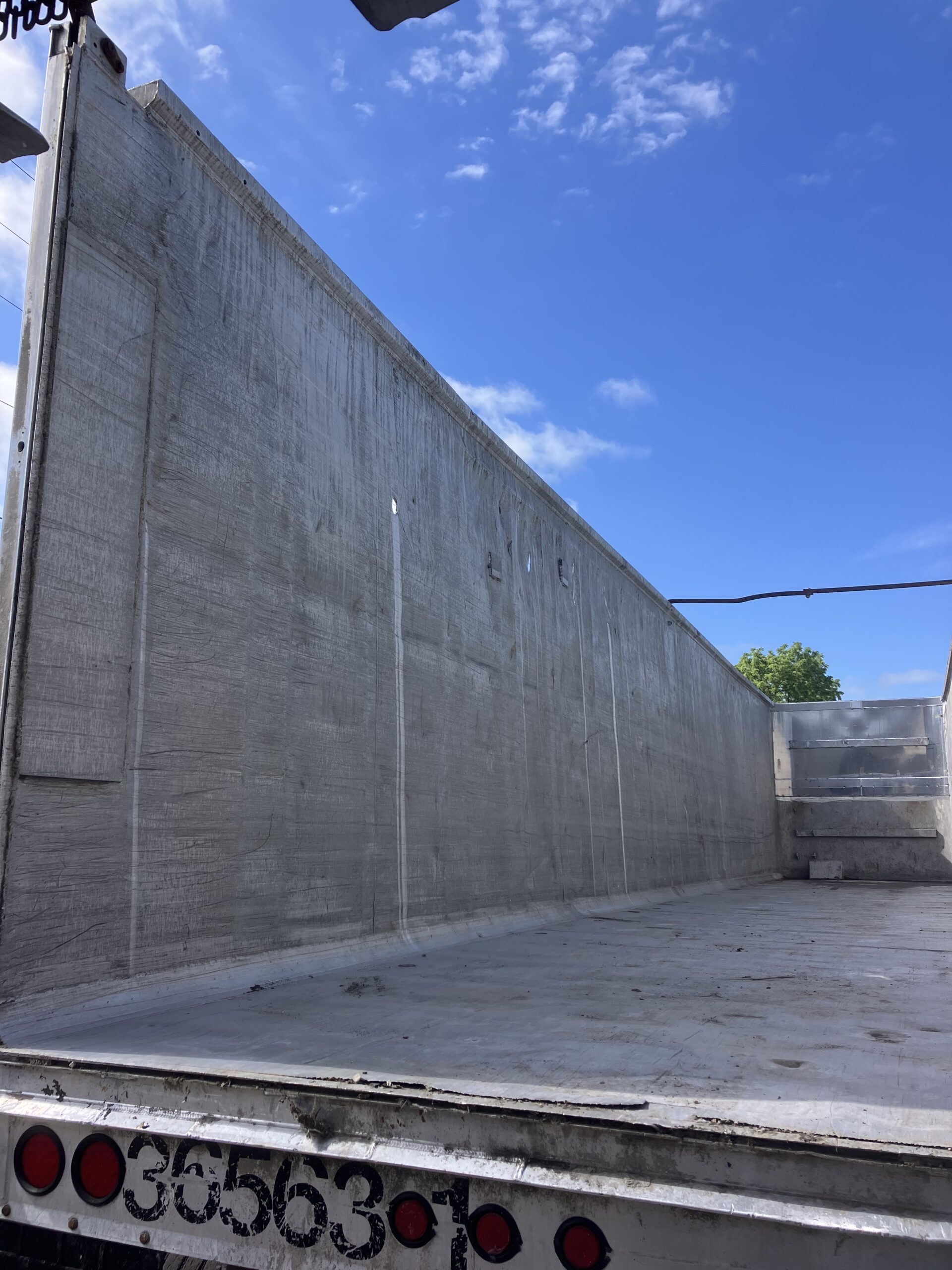

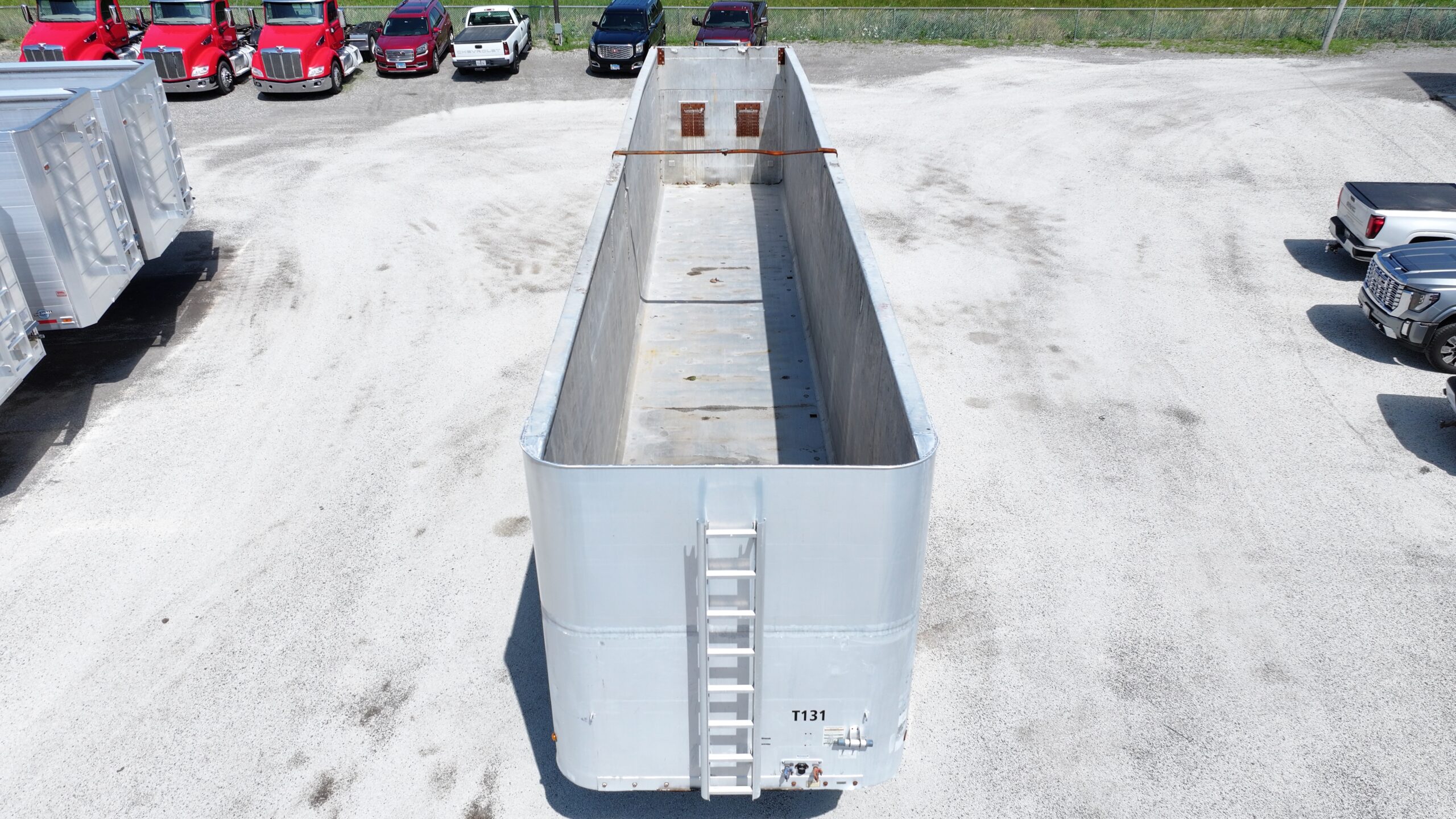

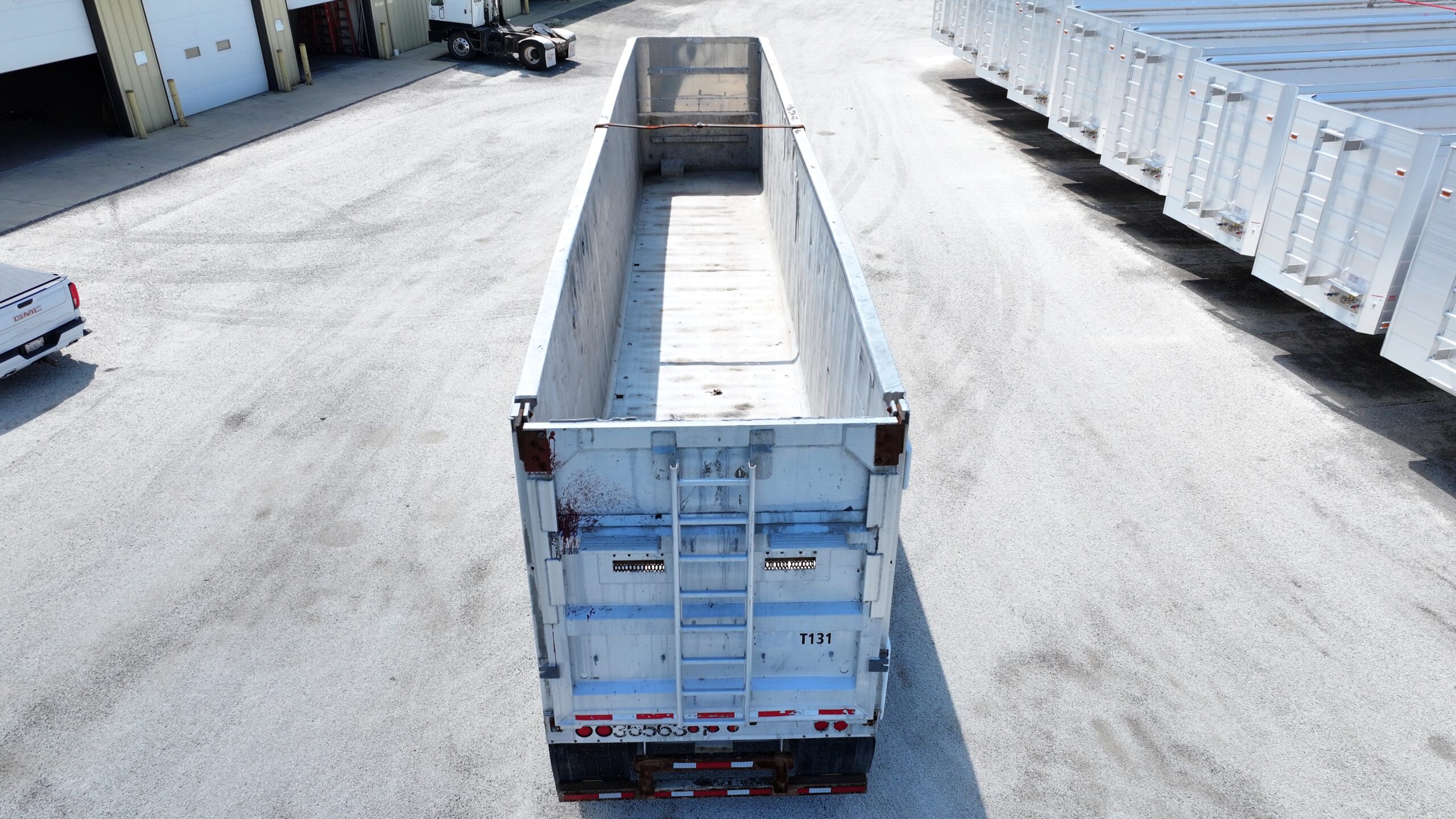

BODY

Length:                              48’

Width:                               102”

Wall Height:                      102”

Top Rail Option:                6W x 9T x 5/8

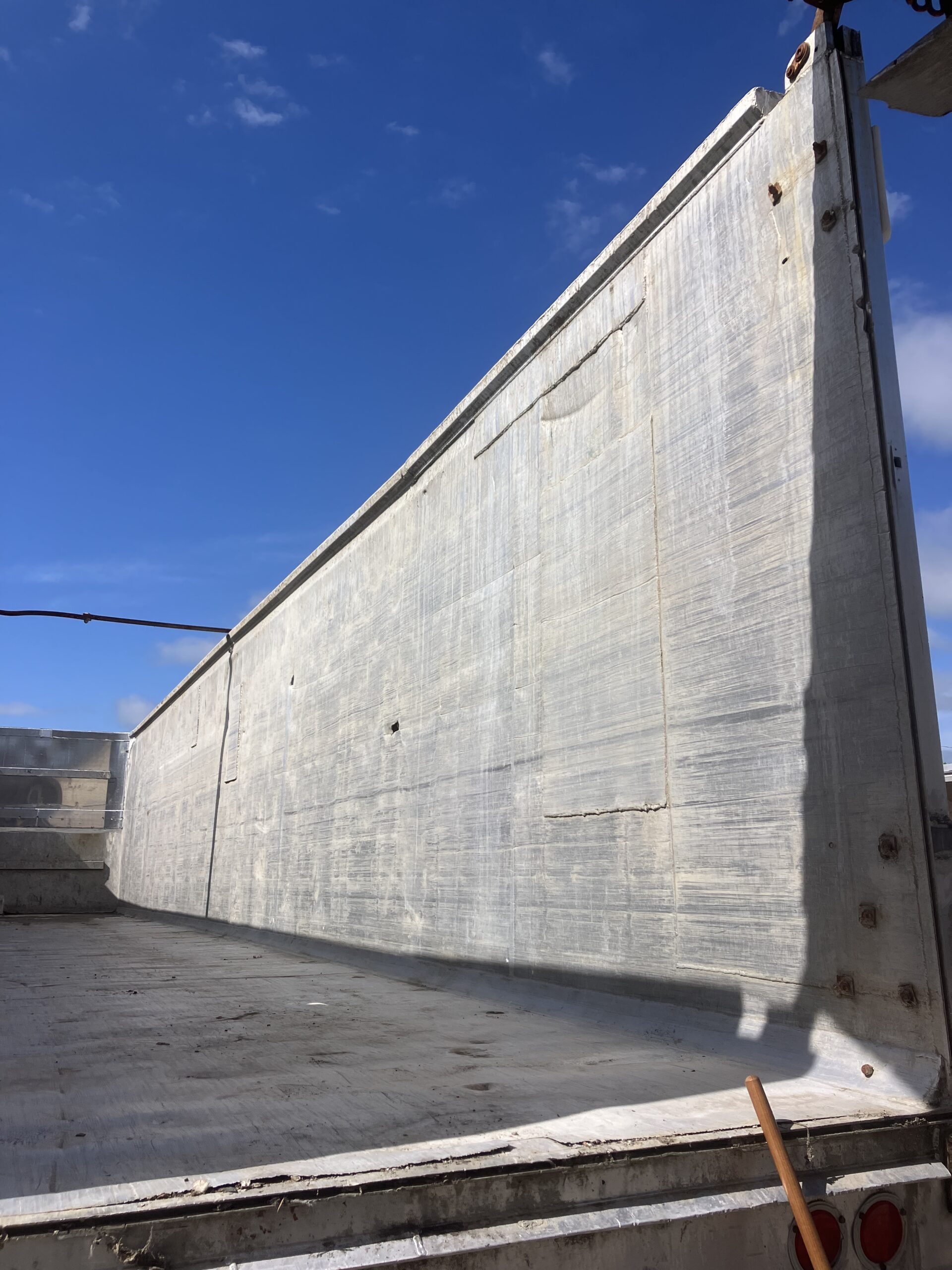

Wall Thickness:                 0.165”

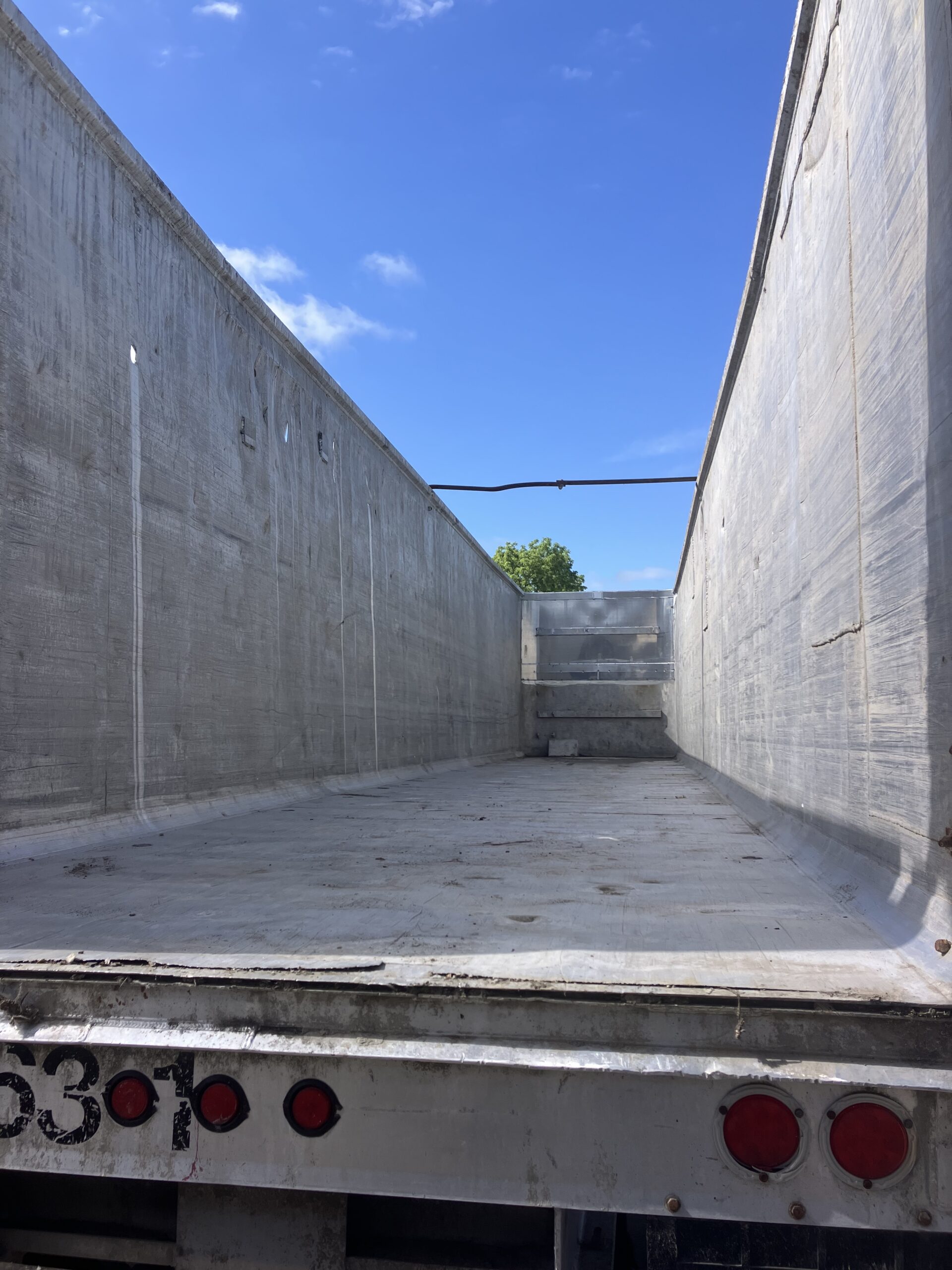

Floor:                                Standard ¼ Full

Crossmember Spacing:    5 ¼” C/M, 10”   (3) ¼ x 4 x 8 Tubing under Floor

Bottom Rail:                     Std. 5 Clean-Out

Upright Height:                93”, Heavy 3 ½ x 10

Number of Uprights:        17

Spacing of Uprights:         30.125

Rear Pocket Height:           115

Rubber Seal:                      No

Tarp Bar:                            None

Lower Bulkhead Wrap:      Yes

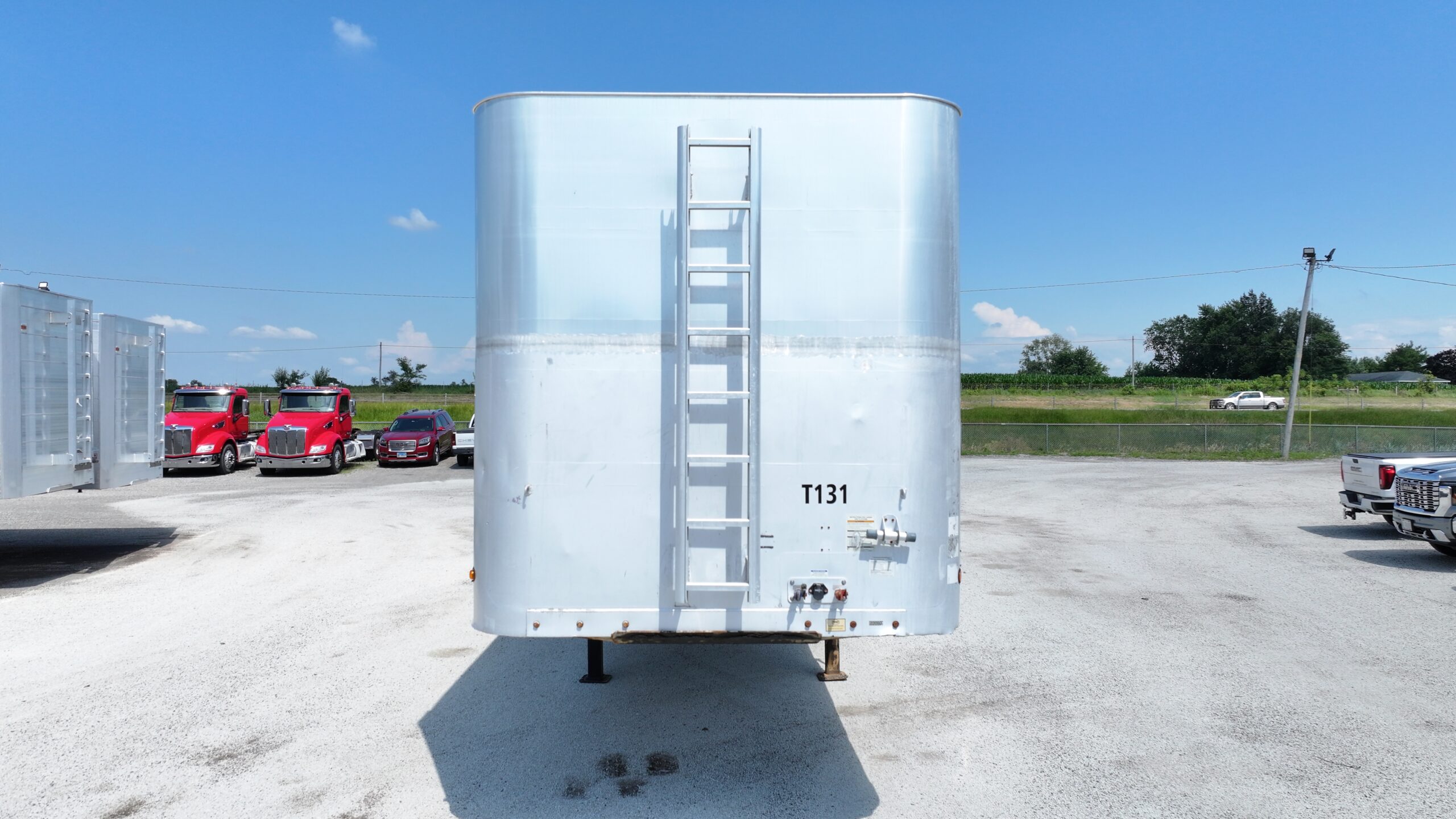

Bulkhead Type:                 Std. 3/16

Bulkhead Height:             107 ¾”

Bulkhead Steps / Catwalk:    Catwalk & Ladder with steps inside

Tarp Hooks:                    Bulkhead and Gate

Flaps, Rear Axle:             Flap rear of tires

Flaps, Front Axles:          None

Upper Cross Tubes/Caps:  (1) Spring-Mid

LIGHTS

Light Type:                     Grote LED w/ Grommets (all)

Light Panel:                    3 large – 3 small –3 large

Light Shield/Apron:        3/8 x 2 split light shield

Marker Lights:                 3 each side

Midturns:                        1 pair LED Bracket

Back-up Lights:              None

Rear Pocket Lights:        Pair of Small

Switch Enclosure:          None

Auxilary Cable:              None

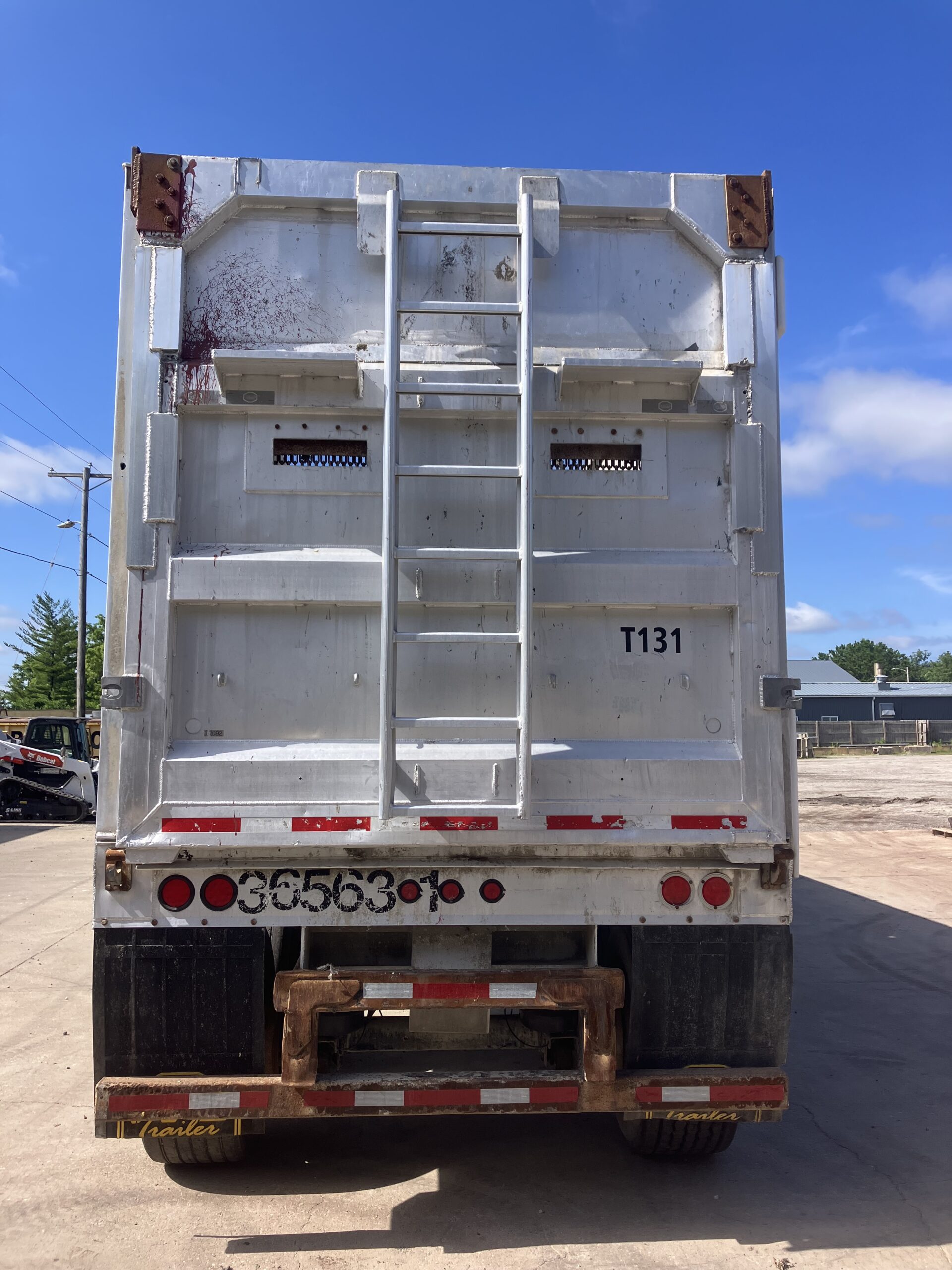

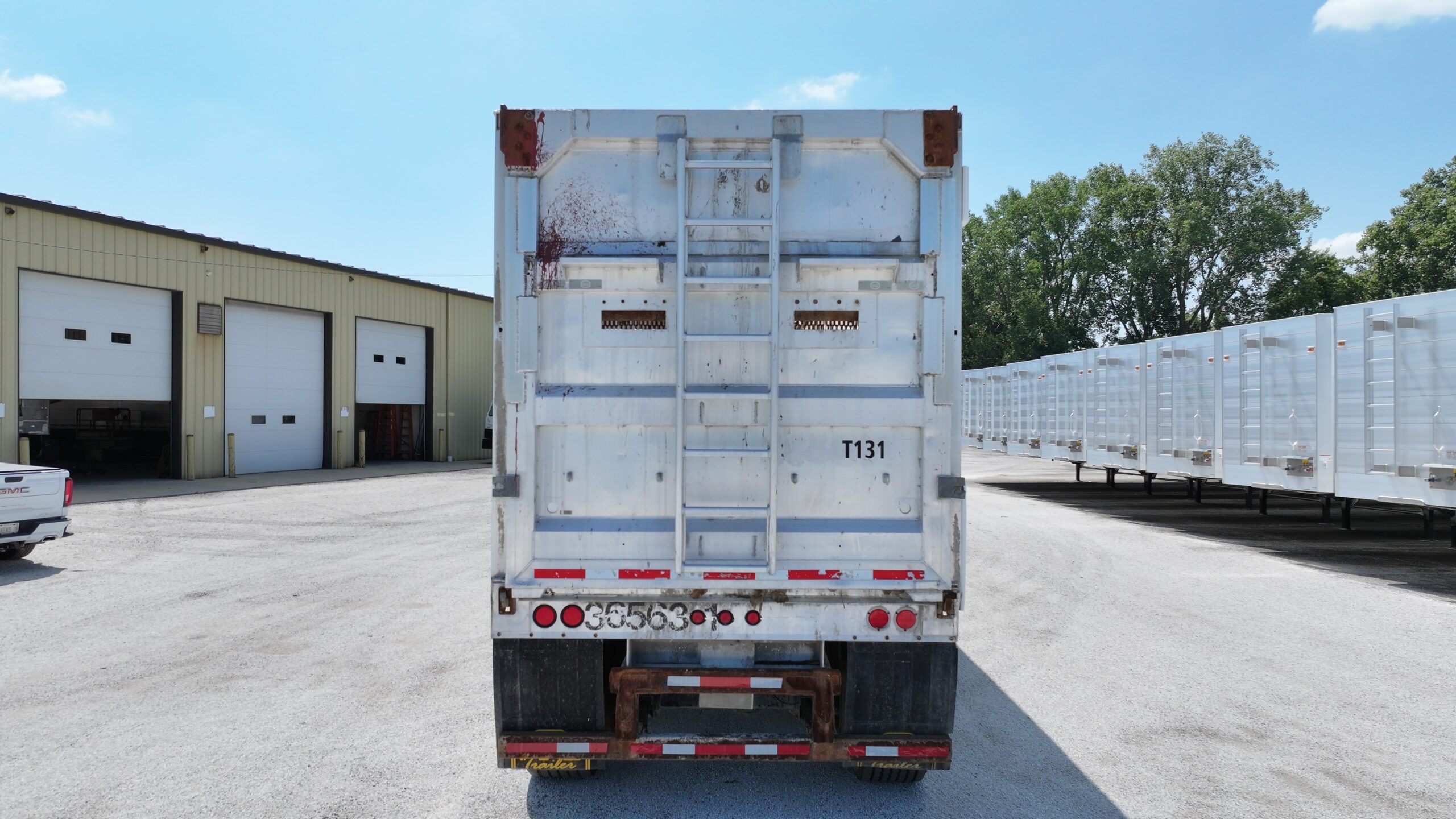

GATE

Gate Height:                 103 3/8”

Gate Width:                   96”

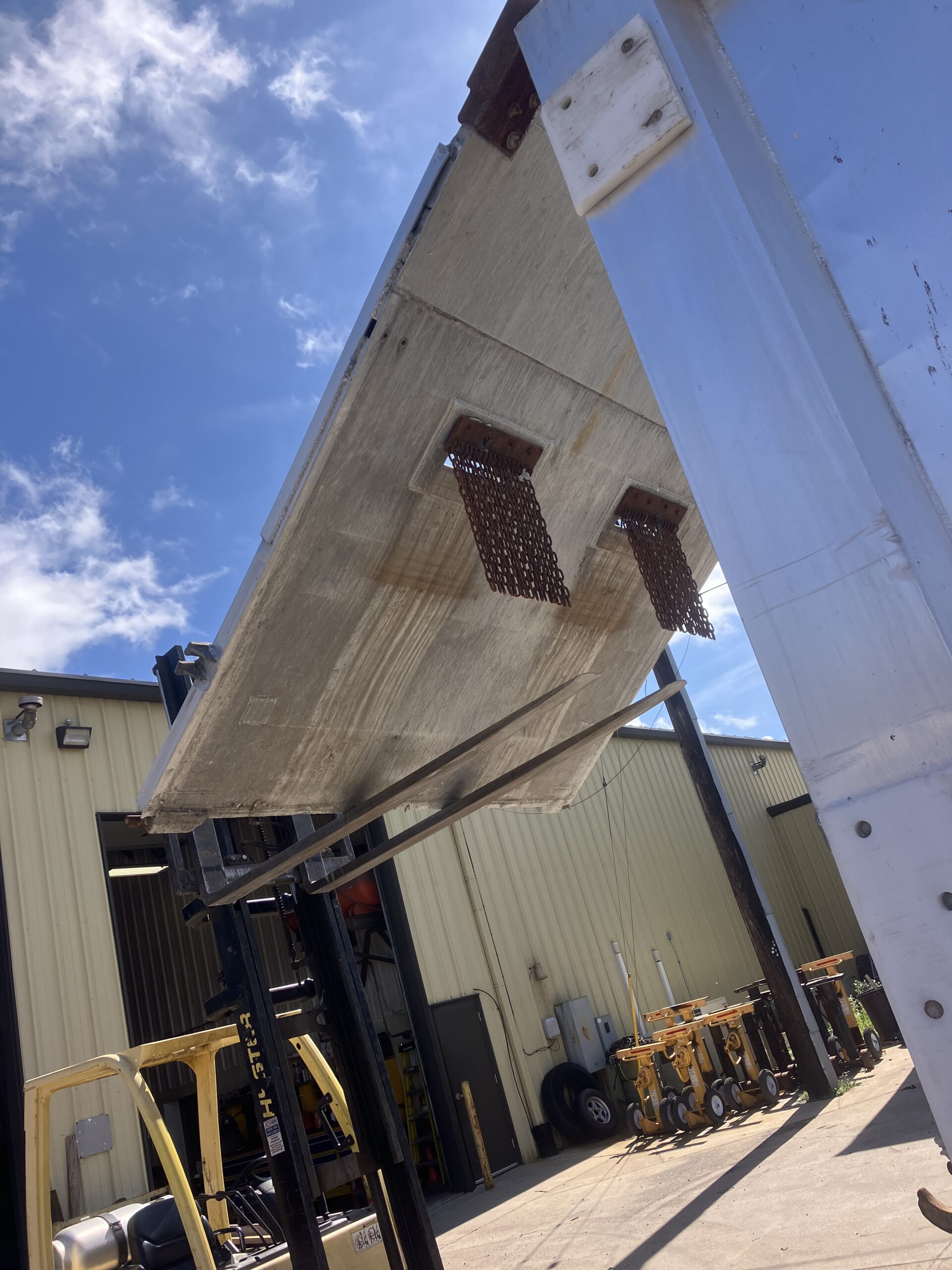

Gate Type:                     Gate is Lift Out Gate w/ cut outs for fork lifts. V Style Block  for Gate to Slide into

Gate Sheet Thickness:    0.165 (3 panel)

Safety Chain:                  No

Winders/Safety Latch:     Winders (1) Each Side

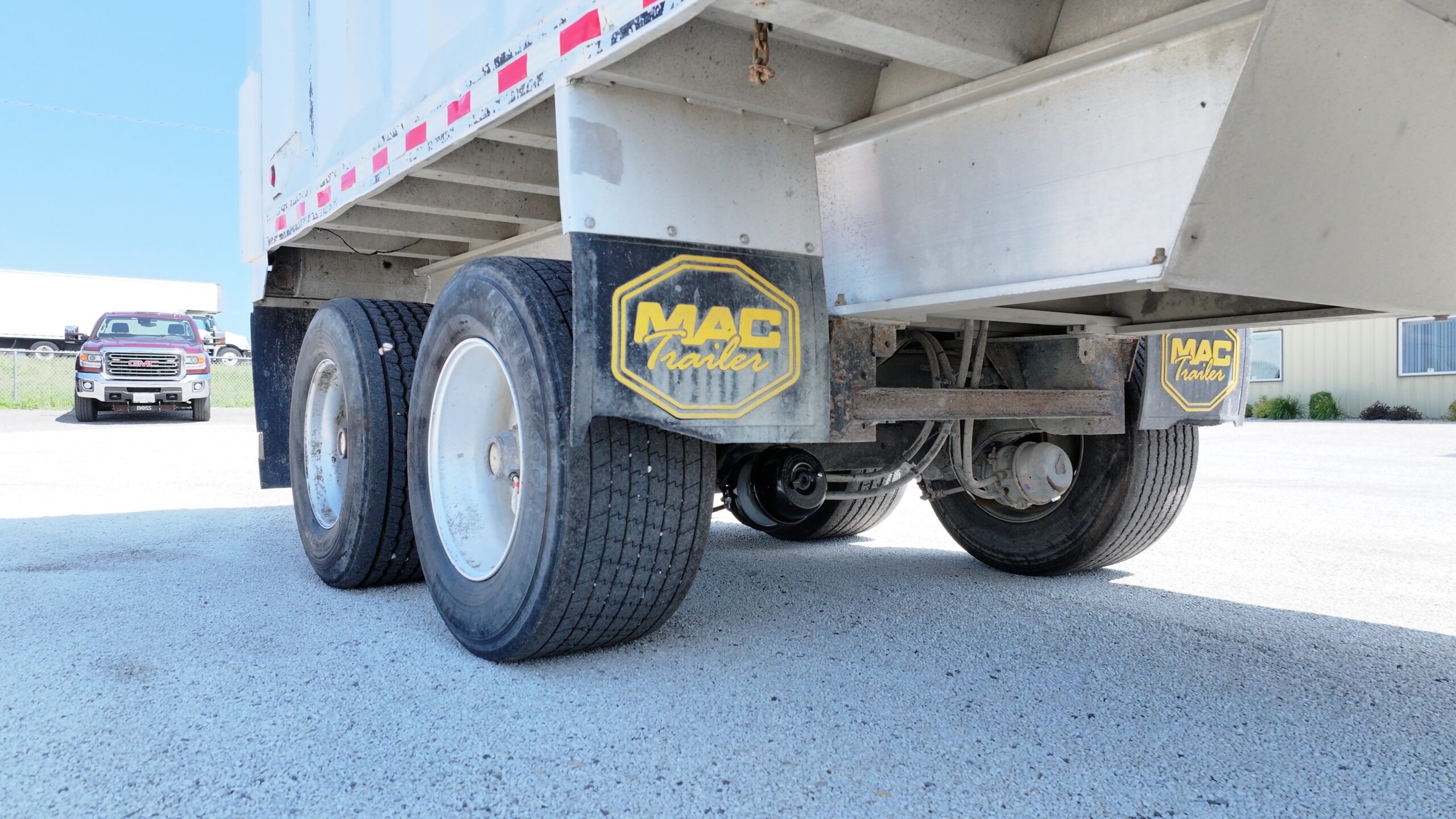

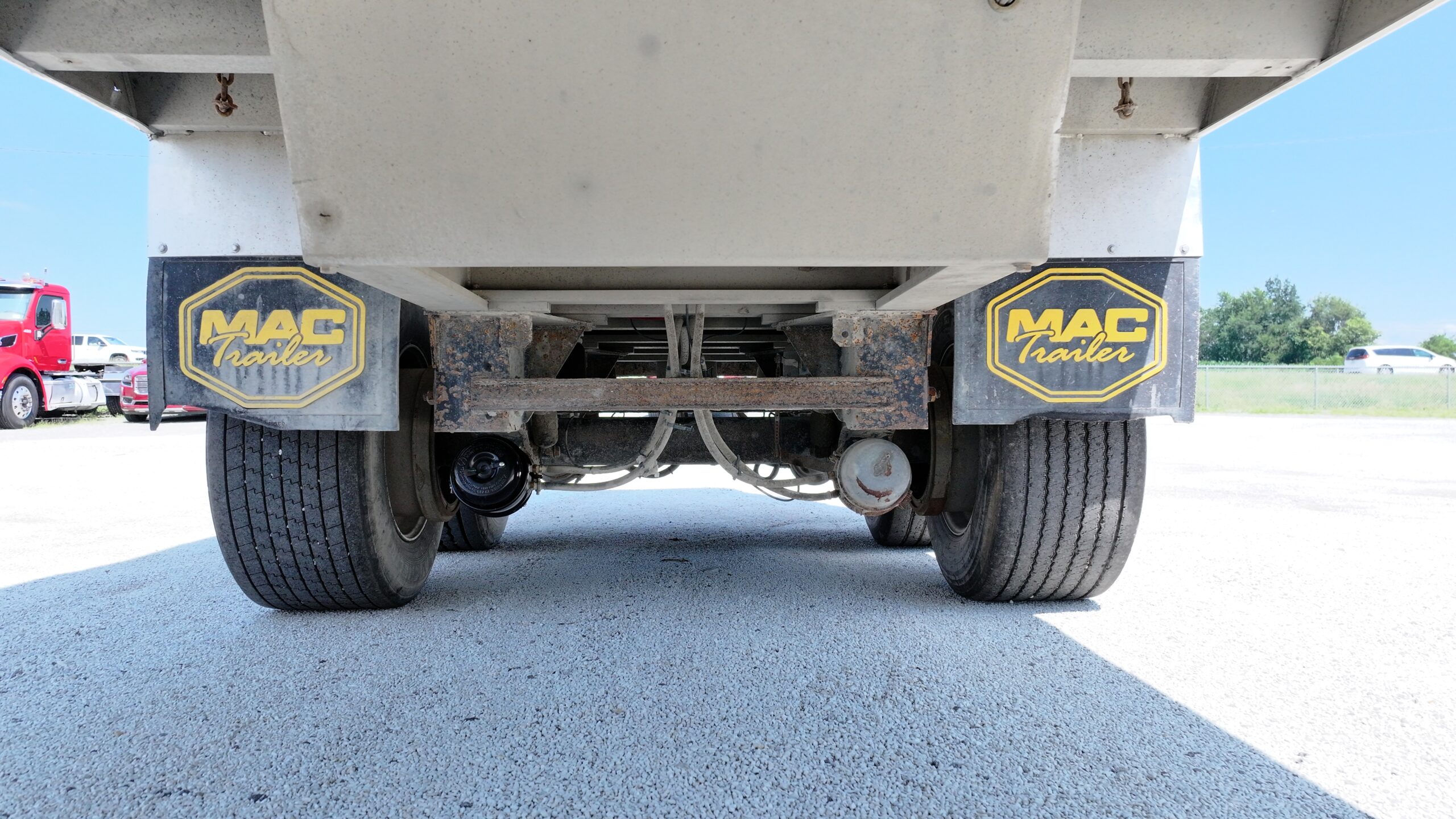

CHASSIS

Model:                             Tandem

Sub Frame Rails:             (Std) Tandem 12” I-Beam (aluminum), 48 wide

Sub Frame Width:           47.25

Pin Setting:                     36”

Tractor Drive Model:      Tandem Drive

5th Wheel Plate:            @ 48” high

Pin to Axle Setting:        513, 27 Rear Setting

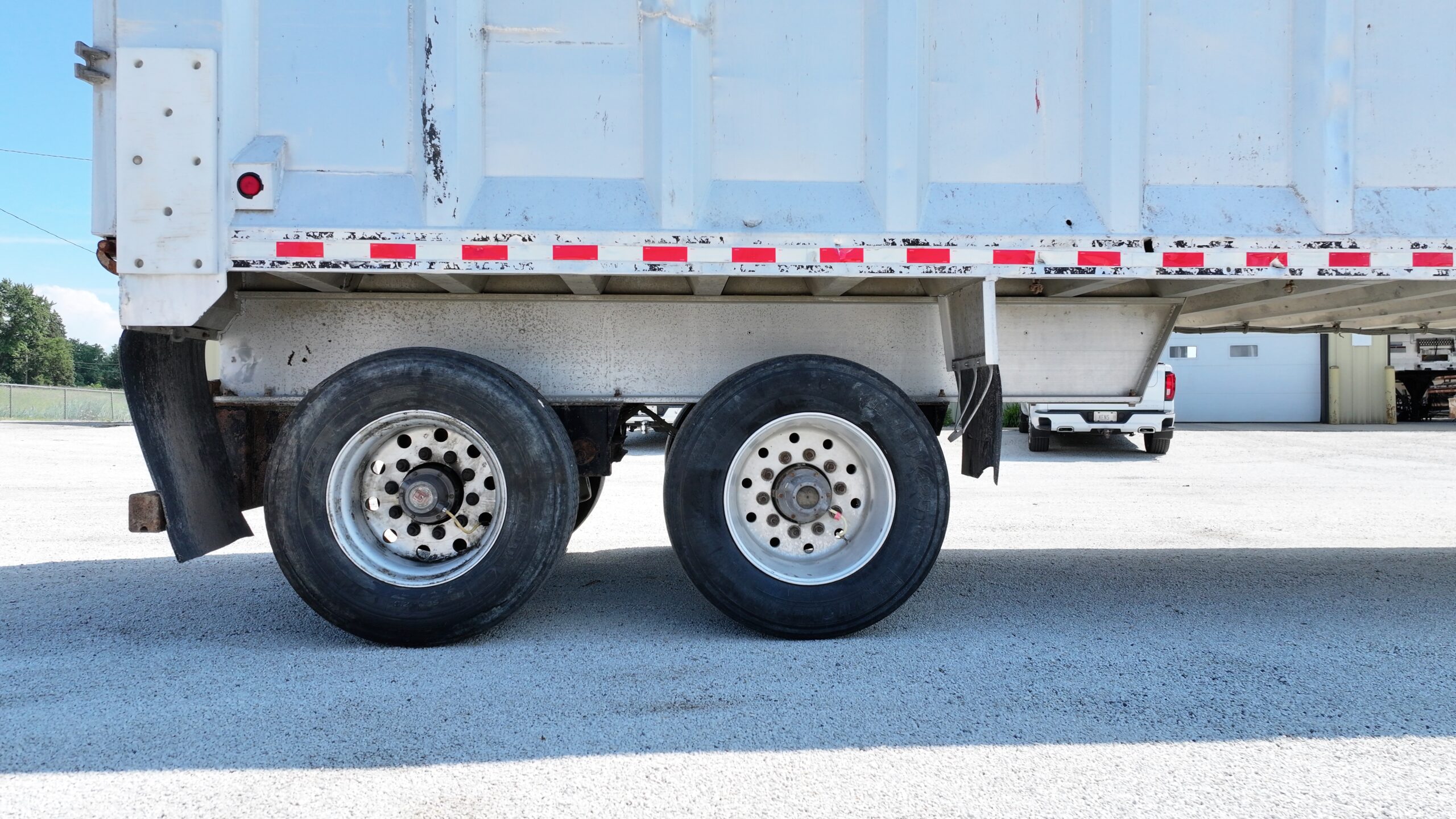

Suspension:                   Hendrickson Intraax AA-250 TP

Springs:                         Air

Axle Spacing:                122”

Suspension Control:      Ball Valve

Axles:                            (2) Axle for Intraax only

ABS:                              (1) 2S1M Meritor/Wabco

Brakes:                          7” XL, W/30-30 Chambers

Slacks:                          (Std) Gunite

Cam Guards (All Axles):  Standard

Tires:                             Misc.

Tire Inflation System:    None

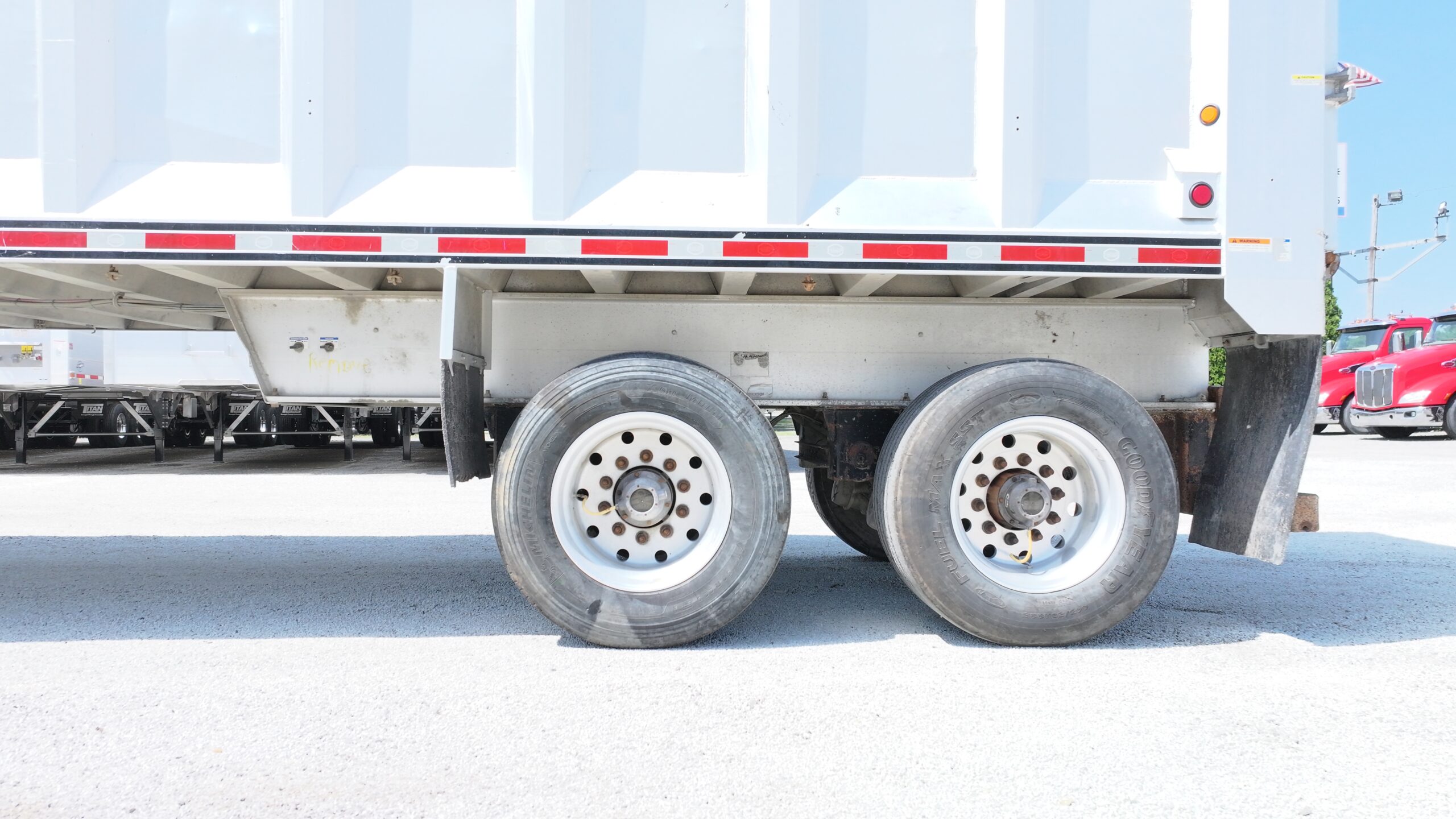

Rim:                               Steel HP 22.5 x 8.25  10 Hole White

Hub/Drum:                    (4) Cast w/ Steel Hub HP 10 Stud TP, SS, 7

Dust Covers:                  No

Dollies-Landing Gear:   (Std) Jost –5 year No Lube – D.S. Reverse Mount

Air Guage/System:       No

Air Tanks:                     12 Steel Air Tanks

Tow Hooks:                  None

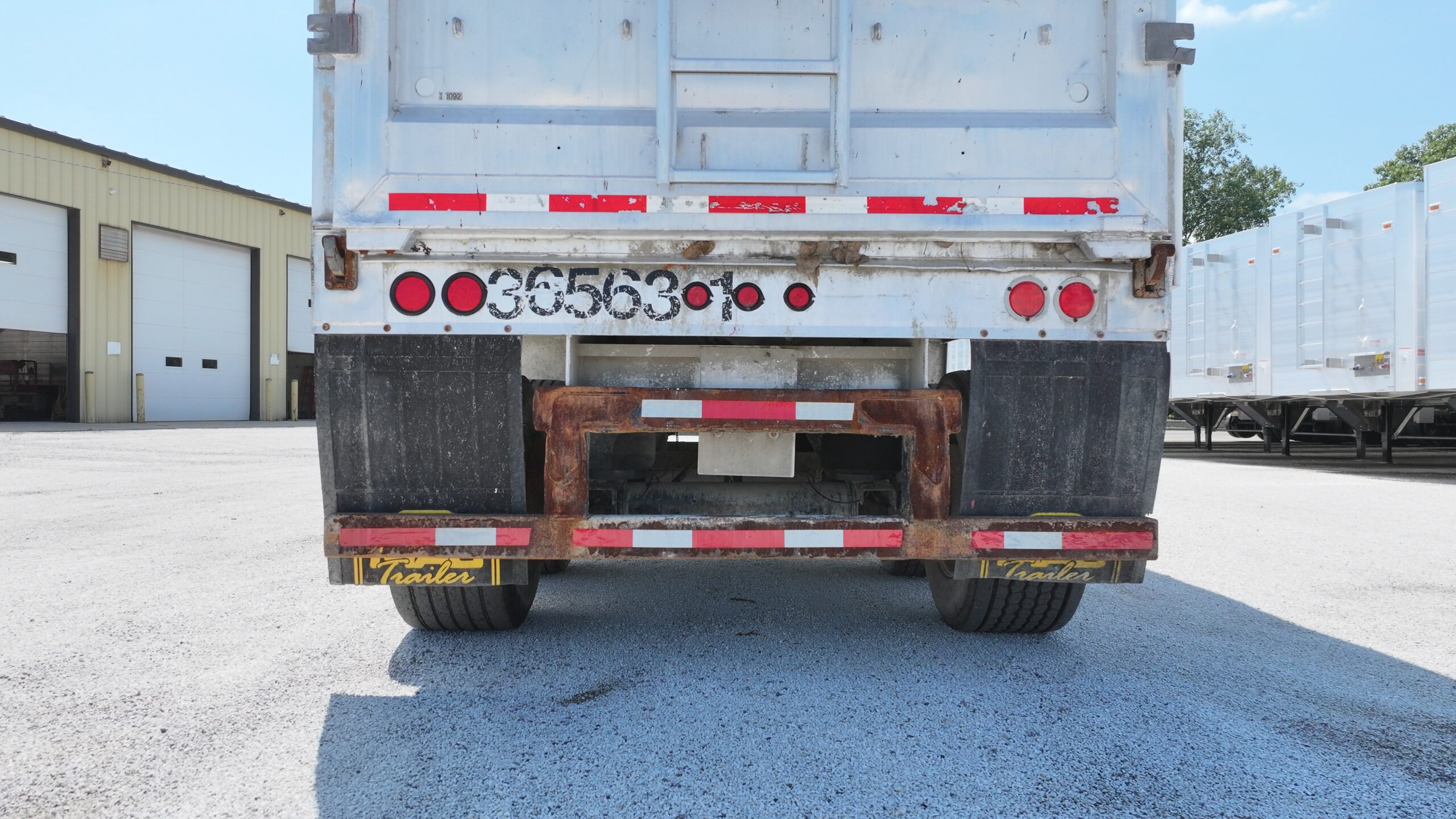

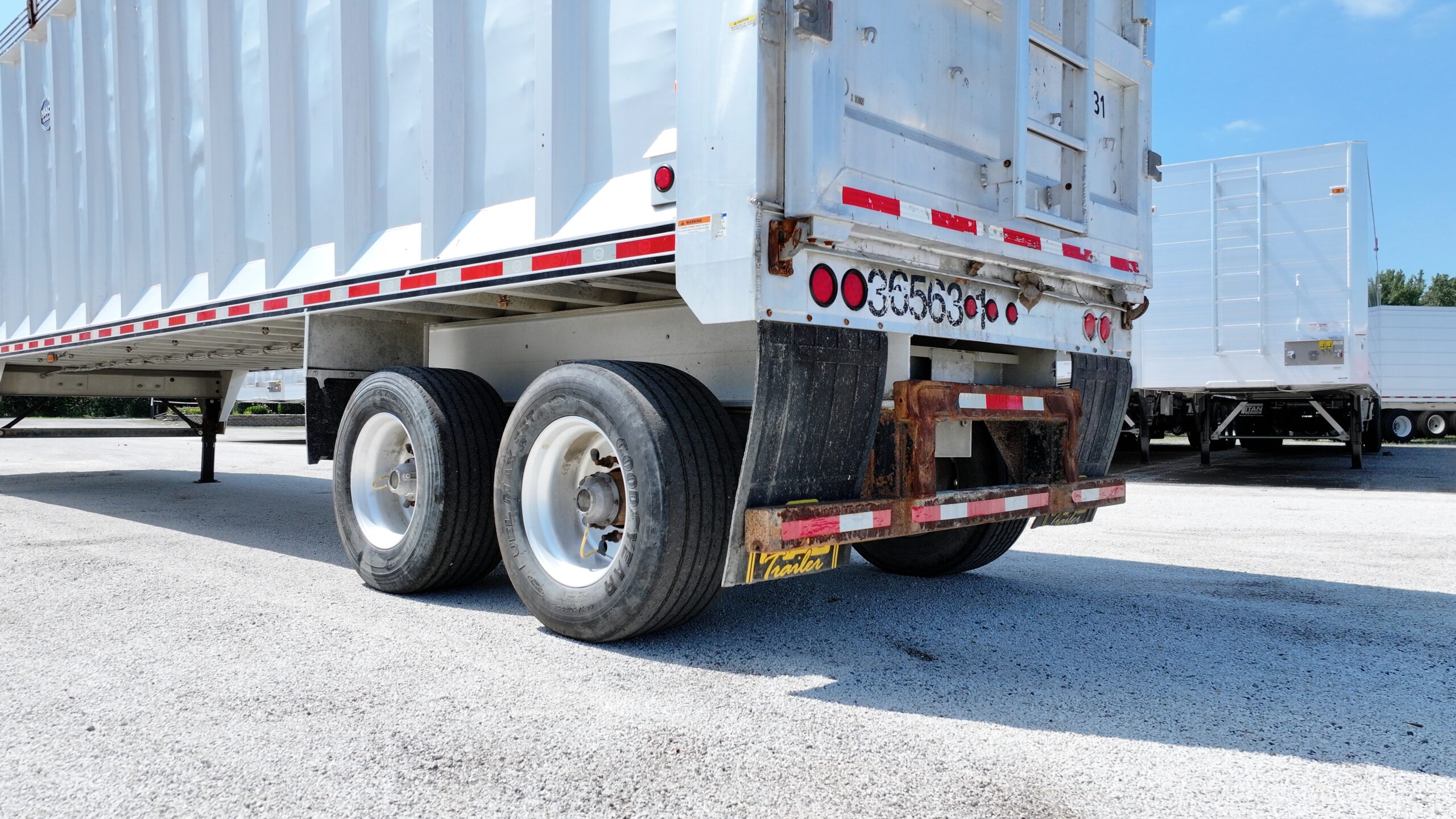

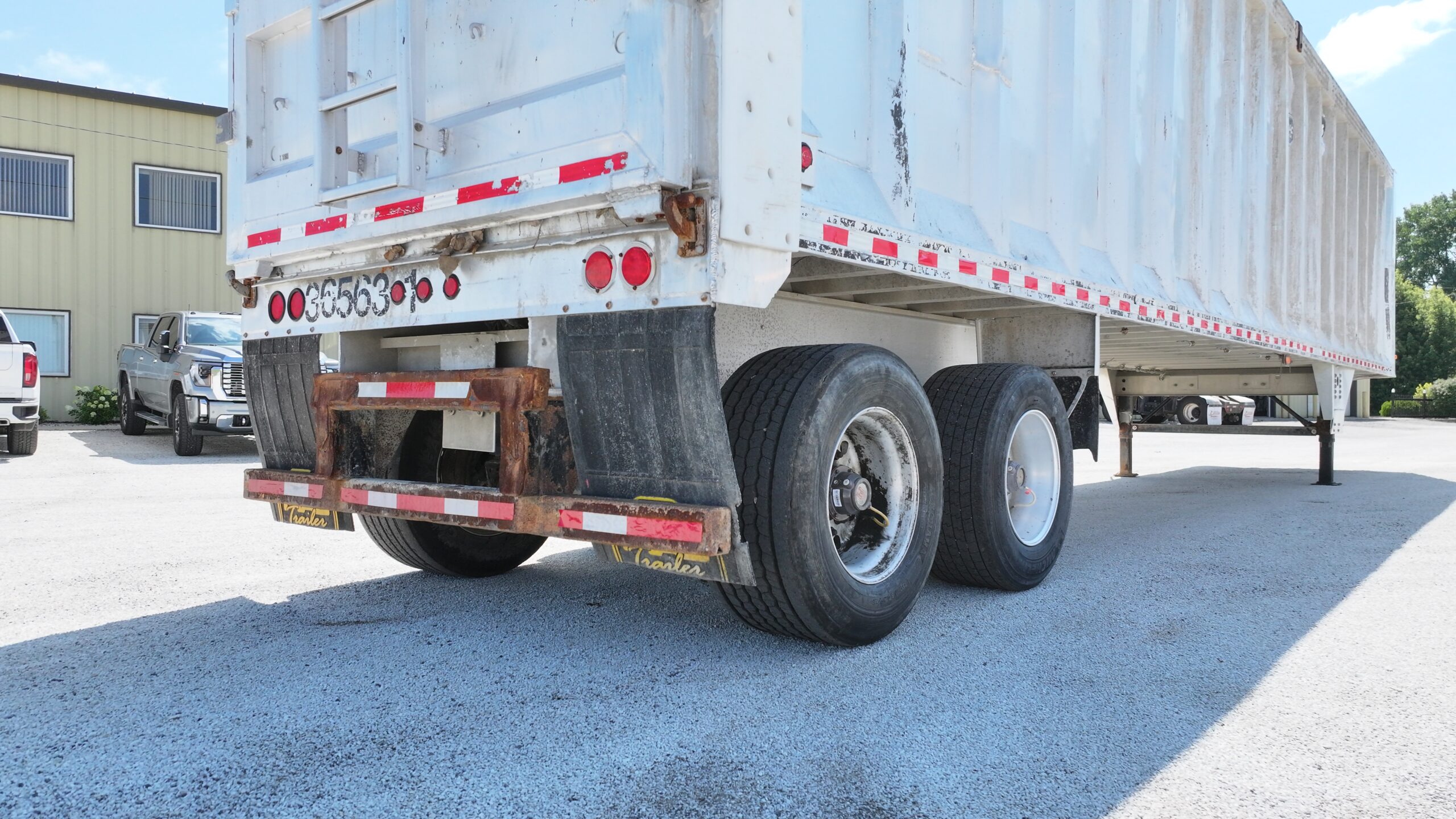

Bumper:                      (Std) Tipper Bumper with Steel Pads

LIFT AXLE None

TARP                                               None

PAINT

Chassis Color:                                  Black

Pin Striping:                                     Black

Mac Logos: Mac                              Black

Weight:          15,641 lbs. +/-3%

Volume:         117 cu yds.

Additional work done at KTR

– Acid wash trailer

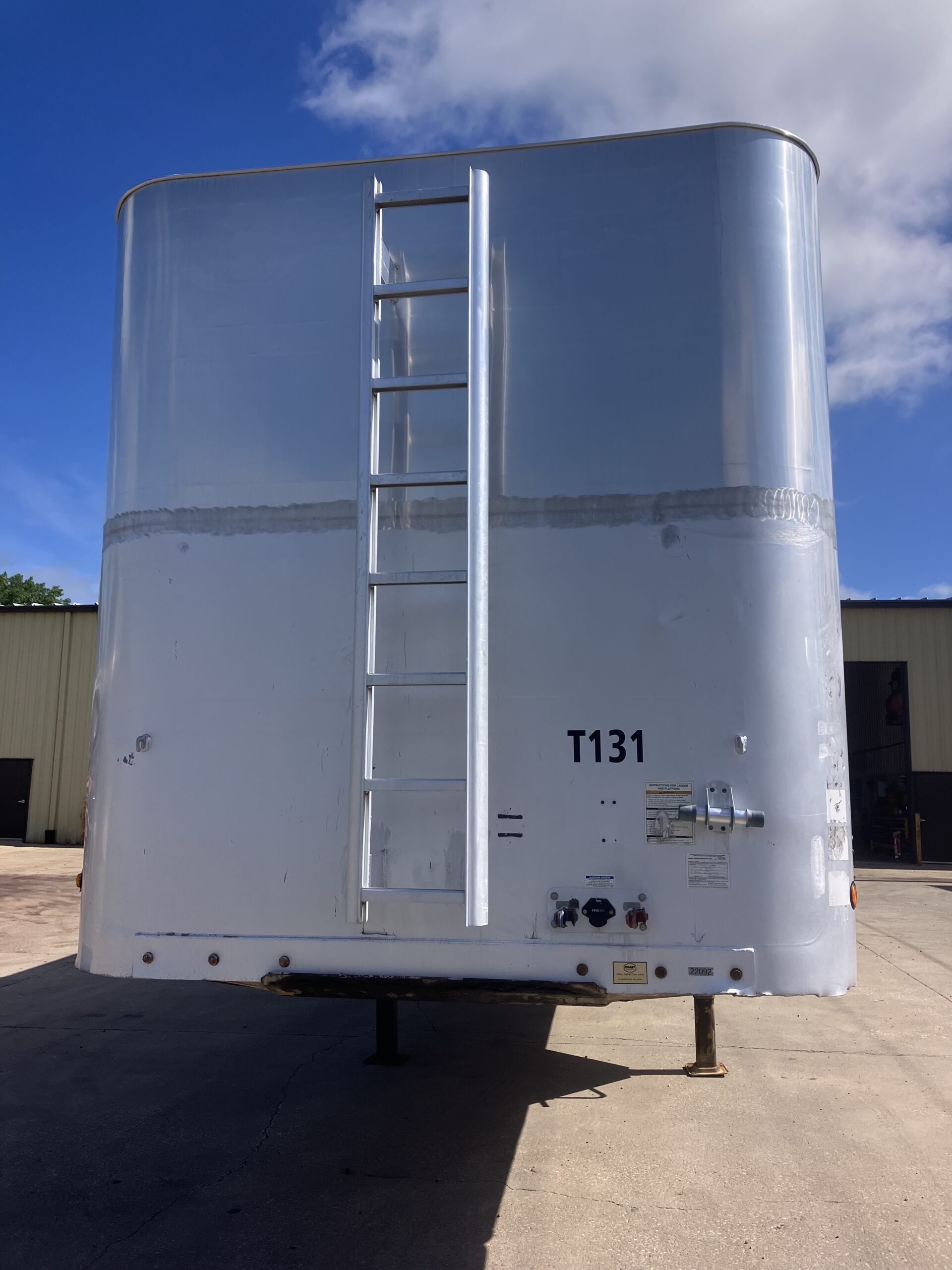

– Cut and remove upper portion of bulkhead, grind clean

– Cut and fit repair section of bulkhead, square up to trailer, tack weld in place

– Cut and fit bulkhead band to support bulkhead, weld all seams solid

– Add 1/2″ round stock to top of bulkhead

– Make and weld on ladder standoffs, reinstall ladder

– Patch hole on tailgate

– Replace right rear hubcap

– Replace faulty brake chamber, replace slack adjuster pins

– Acid wash front and rear of trailer to blend in repairs
